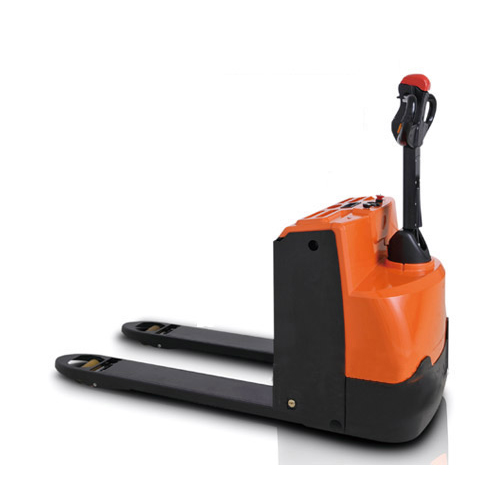

额定载重2000kg;
起升高度125mm;
转弯半径1638/1659mm;
自重(含蓄电池)535kg;
高性能&高可靠
·交流驱动系统使整车反应更迅速,控制更精确,运行更平稳,电瓶使用寿命更长。
·特殊设计的交流驱动电机,提供更强动力,在满载情况下,继续保持高速运行,大于8%的满载爬坡能力,使作业更广泛更高效。
·最新的交流控制器,质量可靠,性能优异,具有再生制动、反向制动及多种参数可调功能,可使整车的运动性能达到不同作业状态下的最佳状态。
·世界一流的液压站,低噪音,小振动,密封性能好,空载满载下降速度自动调整,确保起升下降平稳可靠。
·高强度车身设计,适合高强度工作场所,使用寿命长。
·前后车架通过新型的上连杆联接,减少了车辆在行驶过程中的摆动。
·卓越的空托盘进出性能,使作业效率大大提高。
·质量可靠的美国AMP防水接插件及电器件,所有电线、电缆均有可靠的保护,固定,大大降低了电器故障。
更安全
·前车架上的圆弧板设计,使前车架在上升过程中提高安全性,避免发生夹手事故。
·后车架圆弧形设计,保证了车子行驶的通过性,后车体边沿离地高度精确设计,避免操作者的脚受到伤害。
·紧急反向行驶功能,在向后行驶过程中,一旦操作者背后碰到物体,操作者会自然反应用身体撞击手柄反向按钮,车子立即紧急。
·反向行驶,使操作者避免受到伤害。
·紧急断电插拔件作为标准配置,只需拉出插拔件就可以切断所有电源,车子立即停止。
·防滑制动功能,使车子在失控或者斜坡行驶时,防止其下滑
易操作
·人机化设计的手柄头,美观、简洁,所有的操作功能均可在手柄上简单按钮轻松实现。
·人机化设计的控制手柄,方便左右手操作,提高驾驶舒适性。
·较长的操纵手柄,大大降低了转向力,使操纵更轻便。
·手柄转向角大于180度,整车车身较短,使车子转弯半径较小,增加了操作的灵活度。
·慢速行驶功能,将手柄处于近垂直状态,行驶速度会自动降低,便于在狭窄空间内实现精确作业。
易维护
·交流驱动电机,无碳刷,基本无需维修,大大减少维护成本。
·控制器自我诊断系统,通过手持单元显示故障代码,解决故障更方便。
·计时器和电量表为标配,方便提醒操作者适时充电。
·车体自身的拆装快捷方便,仅卸下2颗螺栓去掉后盖,主要关键零部件就能立即被检测维修,可在最短的时间更换车上每—个零件。
·电瓶箱盖易开启,方便对蓄电池补充蒸馏水或电解液。
·直立式电机的使用,使电机、刹车等的检测、维修直接方便,维修性能大大好于横置式电机。
标配
·紧急制动开关&紧急反向行驶开关 ·计时器和电量表 ·嗽叭和电磁刹车
·润滑油嘴 ·工业电瓶 ·电瓶线和插头
·AC控制系统 ·龟速控制 ·人机手柄
选配
·挡货架 ·货叉可选 ·进出空托盘滚轮
·充电器 ·免维护电瓶 ·冷库车型
货 号 | ZW10011-W1 | ZW10011-W2 | ||
特征 | 操作类型 | 步行式 | ||
载荷(Q) | kg | 2000 | ||
载荷中心距(c) | mm | 600 | ||
前轮到货叉垂直面距离(x) | mm | 916/982 | 937/1003 | |
轴距(下降后)(y) | mm | 1418 | 1438 | |
重量 | 自重(含电瓶) | kg | 535 | |
电瓶重量 | kg | 205 | ||
轮胎底盘 | 轮胎类型,驱动轮/承载轮 | 聚氨酯/聚氨酯 | ||
驱动轮,平衡轮/承载轮数量 | 1x+2/2 or 4 | |||
前轮距,操纵端 | mm | 498 | ||
后轮距,承载端 | mm | 370/515 | ||
尺寸 | 起升高度(h3) | mm | 125 | |
操作手柄的工作高度(最小/最大)(h14) | mm | 825/1190 | ||
货叉下降后高度(h13) | mm | 85 | ||
整车长度(l1) | mm | 1748 | 1818 | |
到货叉垂直面的长度(l2) | mm | 598 | ||
整车宽度(b1) | mm | 710 | ||
货叉尺寸(s×e×l) | mm | 55×170×1150 | 55×170×1220 | |
货叉外宽(最小/最大)(b5) | mm | 540/685 | ||
离地间隙(m2) | mm | 35 | ||
转变处工作通道(使用1×1.2m托盘)(Ast) | mm | 2400 | ||
转变处工作通道(使用0.8×1.2m托盘)(Ast) | mm | 2300 | ||
转弯半径(Wa) | mm | 1638 | 1659 | |
驱动轮尺寸(Φ×宽) | mm | Φ230×75 | ||
承载轮尺寸(Φ×宽) | mm | 2×Φ85×70/Φ85×115 | ||
平衡轮尺寸(Φ×宽) | mm | Φ85×48 | ||
性能 | 行走速度(满载/空载) | km/h | 5/5.5 | |
起升速度(满载/空载) | m/s | 0.051/0.060 | ||
下降速度(满载/空载) | m/s | 0.052/0.059 | ||
爬坡度(满载/空载) | % | 8月16日 | ||
制动系统 | 电磁式 | |||
驱动 | 驱动电机功率 | kw | 1.1 | |
起升电机功率 | kw | 0.84 | ||
电瓶电压/容量 | V/Ah | 24/210 | ||
其它 | 驱动控制类型 | 萨牌(ZAPI) 交流AC | ||
工作分贝 | dB(A) | 74 |
