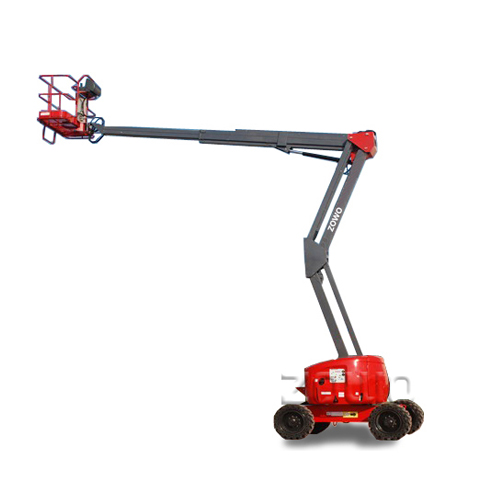

平台最小高度0.48/0.56m；
平台最大高度12/18m；
额定载重(含操作人员)230kg；
最大工作高度16M
• 适用于野外各种崎岖地形，空间作业范围广，主要用于建筑、桥梁建设、船舶制造、机场、
矿山、港口码头、通信和电力设施的施工及户外广告安装的工程机械设备。
• 产品通过CE认证。
标准特征：
• 自动调平工作台面
• 计时器
• 液压旋转工作平台
• 倾斜警报
• 霍尔效应全比例控制器
• 全时正牵引驱动
• 行驶确认
• 双速行驶马达
• AC电源线接至工作平台
• 应急泵
• 喇叭
• CAN总线智能控制
• 超载限制
| 货 号 | ZW41288-H1 | ZW41288-H2 | ZW41288-H3 | |
| 最大载荷 | 230kg | 230kg | 230kg | |
| 最大作业高度 | 14.00m | 16.00m | 20.00m | |
| 最大平台高度 | 12.00m | 14.00m | 18.00m | |
| 最大水平延伸 | 7.50m | 8.0m | 12.0m | |
| 最大跨越高度 | 6.50m | 7.0m | 8.0m | |
| 转台回转角度 | 355°非连续 | 355°非连续 | 355°非连续 | |
| 最大行走速度 | 储藏时 | 4.8km/h | 4.8km/h | 4.8km/h |
| 伸展时 | 1.0km/h | 1.0km/h | 1.0km/h | |
| 平台回转角度 | 180° | 180° | 180° | |
| 小臂摆渡 | 0/140°（选配） | 0/140°（选配） | 0/140°（选配） | |
| 平台外形尺寸 | 1.8m×0.76m×1.1m | 1.8m×0.76m×1.1m | 1.8m×0.76m×1.1m | |
| 平台调平 | 液压调平 | 液压调平 | 液压调平 | |
| 驱动轮个数 | 2 | 2 | 2 | |
| 转向轮个数 | 2 | 2 | 2 | |
| 动力源 | DC48V | DC48V | DC48V | |
| 系统电压 | DC12V | DC12V | DC12V | |
| 轮胎尺寸 | 33*12-20 | 33*12-20 | 355/55D-625 | |
| 控制方式 | 电液比例控制 | 电液比例控制 | 电液比例控制 | |
| 最小回转半径-外侧 | 3.30m | 3.50m | 3.50m | |
| 最小回转半径-内侧 | 0.80m | 1.00m | 2.80m | |
| 转台甩尾 | 0 | 0 | 0 | |
| 最大侧向力 | 400N | 400N | 400N | |
| 最大倾斜角度 | 3° | 3° | 3° | |
| 最大允许风速 | 12.5m/s | 12.5m/s | 12.5m/s | |
| 爬坡能力 | 30% | 30% | 205 | |
| 收回状态-高 | 2.00m | 2.00m | 2.60m | |
| 收回状态-长 | 5.20m/6.20m | 5.50m/6.50m | 8.00m/8.80m | |
| 宽 | 1.75m | 1.75m | 2.50m | |
| 轴距 | 2.00m | 2.00m | 2.85m | |
| 中心离地间隙 | 0.14m | 0.14m | 0.30m | |
| 液压油箱容积 | 35L | 35L | 110L | |
| 整车重量 | 6.3T/7.3T（选配） | 6.6T/7.5T（选配） | 9.0T/9.5T（选配） | |
| 配置表 | |||
| 序号 | 配置名称 | 品牌 | 产地 |
| 1 | 液压马达 | SAUER-DANFOSS | 德国 |
| 2 | 液压泵 | SAUER-DANFOSS | 美国 |
| 3 | 行走电机 | 布赫 | 瑞士 |
| 4 | 油泵电机 | 布赫 | 瑞士 |
| 5 | 液压阀组 | WINNER | 台湾 |
| 6 | 控制器 | PG | 法国 |
| 7 | 控制手柄 | PG | 法国 |
| 8 | 阀块 | 布雷维尼 | 意大利 |
